12Vコネクター
最終更新日　2016.10.21

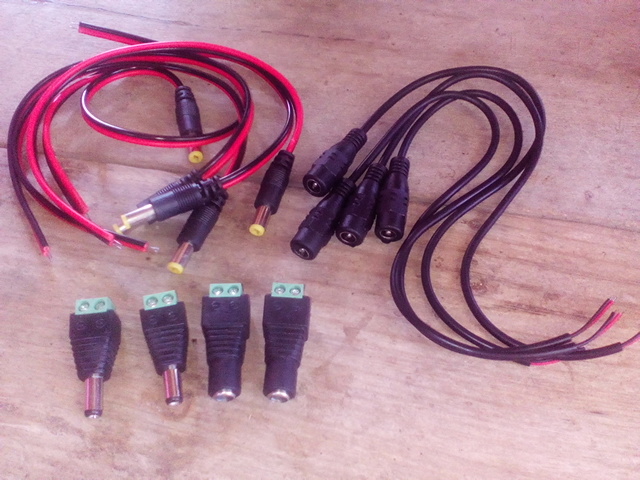

↑12V CCTVコネクター。

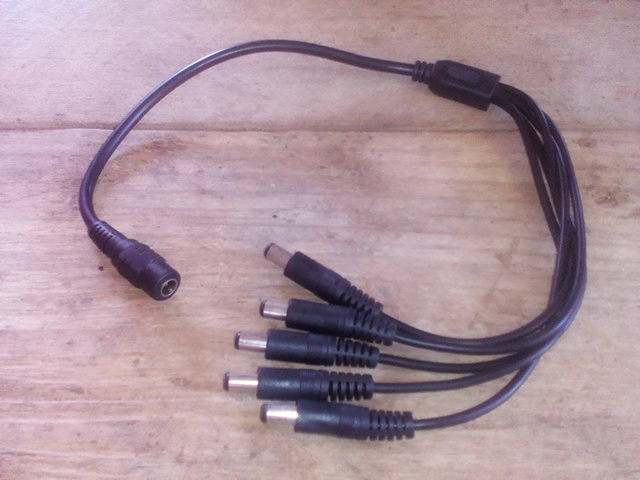

↑12V CCTV五又コネクター。

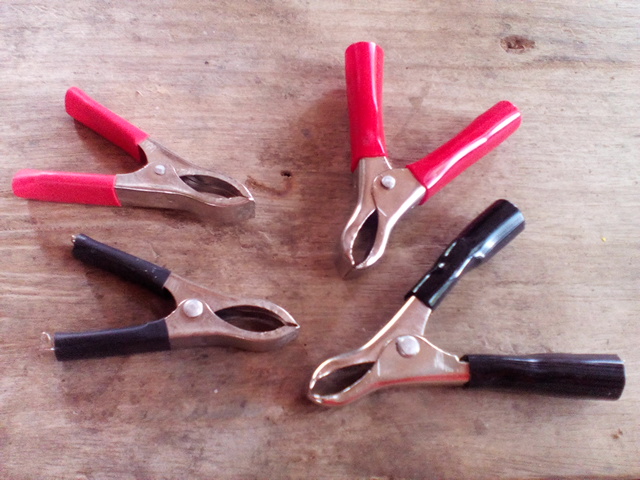

↑単体で買ったワニぐちクリップ。

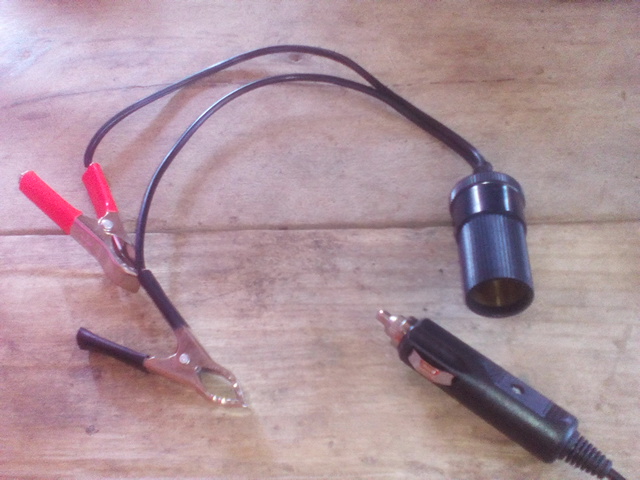

↑シガレットライターソケットにワニぐちクリップがついた既製品。

最初は12V機器をワニぐちクリップでバッテリーと接続していたんですが、停電していない時に12VのACアダプターにどうやってつなぐのかという問題が出ました。
ワニぐちクリップだとショートとかブラスとマイナスの逆ざしの可能性も少しはありました。
そこでコネクターを使うことにしました。
コネクターならACアダプターと接続できます。
ワニぐちクリップよりは取扱いが楽になります。
コネクターは12VのCCTV(監視カメラ)でよく使われるタイプの2.1mm×5.5mmの丸コネクターにしました。
CCTV以外にも12V製品にはよく使われています。
ネジで電線を留めるタイプのコネクタを一度ショートさせたことがあるのですが壊れました。
電流が流れ過ぎると内部が切れてしまうようです。
分解はできません。
そしてネジで留めるタイプのものは接触が悪いです。
同じ場所に置いて動かさない使い方なら特に問題ありませんが、持ち運んだり動く場合には向いてないので、ネジ式ではないコネクタを別に買いました。
でもネジ式のほうが安いです。
